ในฐานะซัพพลายเออร์เฉพาะด้านของข้อต่อลดสเตนเลสสตีล ฉันได้เห็นโดยตรงถึงบทบาทที่สำคัญของส่วนประกอบเหล่านี้ในระบบท่อต่างๆ การกระจายแรงดันภายในท่อเป็นปรากฏการณ์ที่ซับซ้อนแต่น่าทึ่ง โดยเฉพาะอย่างยิ่งเมื่อมีการใส่ทีรีดิวซ์ที่ทำจากสเตนเลสสตีล ในบล็อกนี้ เราจะเจาะลึกถึงความซับซ้อนของการเปลี่ยนแปลงการกระจายแรงดันในท่อที่ติดตั้งทีลดสแตนเลส

ทำความเข้าใจพื้นฐานของข้อต่อลดสเตนเลสสตีล

ก่อนที่เราจะสำรวจการกระจายแรงดัน เรามาทำความเข้าใจสั้นๆ ก่อนว่าข้อต่อลดสเตนเลสสตีลคืออะไร กทีลดสแตนเลสเป็นข้อต่อท่อที่มีช่องเปิด 3 ช่อง โดยที่จุดต่อกิ่งด้านใดด้านหนึ่งมีเส้นผ่านศูนย์กลางเล็กกว่าส่วนหลัก การออกแบบนี้ช่วยให้สามารถแบ่งการไหลของของไหลจากท่อขนาดใหญ่หนึ่งท่อไปยังท่อเล็กสองท่อหรือในทางกลับกัน สแตนเลสเป็นตัวเลือกยอดนิยมสำหรับเสื้อยืดเหล่านี้ เนื่องจากมีความทนทานต่อการกัดกร่อนดีเยี่ยม มีความแข็งแรงสูง และทนทาน ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย ตั้งแต่กระบวนการทางเคมีไปจนถึงระบบจ่ายน้ำ

การกระจายแรงดันในท่อตรง

หากต้องการทราบถึงผลกระทบของทีรีดิวซ์ต่อการกระจายแรงดัน จำเป็นอย่างยิ่งที่จะต้องทำความเข้าใจก่อนว่าแรงดันมีพฤติกรรมอย่างไรในท่อตรง ตามหลักการของเบอร์นูลลี ในการไหลของของไหลในอุดมคติที่ไม่มีแรงเสียดทานผ่านท่อตรง ผลรวมของพลังงานความดัน พลังงานจลน์ และพลังงานศักย์จะคงที่ เมื่อของไหลไหลผ่านท่อ ความดันจะลดลงเรื่อยๆ เนื่องจากการสูญเสียจากการเสียดสีตามผนังท่อ แรงดันตกคร่อมเป็นสัดส่วนกับความยาวของท่อ ความเร็วของของไหล และความหยาบของท่อภายใน

ผลกระทบของทีลดสเตนเลสสตีลต่อการกระจายแรงดัน

เมื่อมีการใส่ทีรีดิวซ์สแตนเลสลงในท่อ การกระจายแรงดันจะเกิดการเปลี่ยนแปลงที่สำคัญ การไหลของของไหลผ่านทีเป็นกระบวนการสามมิติที่ซับซ้อน ซึ่งได้รับอิทธิพลจากปัจจัยต่างๆ เช่น อัตราส่วนเส้นผ่านศูนย์กลางของการไหลหลักต่อกิ่ง อัตราการไหล และมุมของที

การแยกกระแสและการก่อตัววน

เมื่อของไหลเข้าใกล้แท่นที จะมีการเปลี่ยนแปลงทางเรขาคณิตอย่างกะทันหัน ที่ทางแยกระหว่างเส้นทางหลักและสาขา การแยกการไหลเกิดขึ้น เนื่องจากของไหลไม่สามารถติดตามการเปลี่ยนแปลงอย่างรวดเร็วในทิศทางได้อย่างราบรื่น ส่งผลให้เกิดกระแสน้ำวน น้ำวนคือบริเวณของของไหลที่หมุนวนซึ่งทำให้เกิดความปั่นป่วนในท้องถิ่นเพิ่มขึ้น การมีอยู่ของกระแสน้ำวนจะรบกวนรูปแบบการไหลปกติ และส่งผลให้เกิดการสูญเสียพลังงานเพิ่มเติม ซึ่งแสดงออกมาเป็นแรงดันตกคร่อม

แรงดันตกที่สาขา

แรงดันตกที่กิ่งของทีรีดิวซ์มีความสำคัญเป็นพิเศษ เมื่อของไหลเข้าสู่กิ่งที่มีเส้นผ่านศูนย์กลางเล็กกว่า ความเร็วของมันจะเพิ่มขึ้นตามหลักการอนุรักษ์มวล (สมการความต่อเนื่องซึ่งระบุว่าผลคูณของพื้นที่หน้าตัดและความเร็วของของไหลยังคงที่สำหรับของไหลที่ไม่สามารถอัดตัวได้) เมื่อความเร็วเพิ่มขึ้น ความดันจะลดลงตามหลักการของเบอร์นูลลี ขนาดของแรงดันตกคร่อมขึ้นอยู่กับอัตราส่วนของเส้นผ่านศูนย์กลางของระยะหลักและกิ่ง อัตราส่วนเส้นผ่านศูนย์กลางที่ใหญ่ขึ้นจะส่งผลให้ความเร็วเพิ่มขึ้นอย่างมีนัยสำคัญ และส่งผลให้แรงดันตกที่สาขามากขึ้นด้วย

การฟื้นฟูแรงดันในการวิ่งหลัก

หลังจากที่ของไหลไหลผ่านแท่นที การไหลในการวิ่งหลักจะค่อยๆ ติดอีกครั้งและคงตัว อย่างไรก็ตาม แรงกดดันในการวิ่งหลักไม่สามารถกลับคืนสู่ค่าเดิมได้เต็มที่ก่อนที ยังคงมีแรงดันตกคร่อมตกค้างเนื่องจากการสูญเสียพลังงานที่เกิดจากการแยกการไหลและกระแสน้ำวนที่ทางแยกที ขอบเขตของการคืนแรงดันขึ้นอยู่กับระยะทางท้ายน้ำจากแท่นทีและสภาพการไหล

ปัจจัยที่ส่งผลต่อการกระจายแรงดันในท่อที่มีทีลด

มีหลายปัจจัยที่สามารถส่งผลต่อการกระจายแรงดันในท่อที่มีทีลดสแตนเลส:

อัตราส่วนเส้นผ่านศูนย์กลาง

ดังที่กล่าวไว้ข้างต้น อัตราส่วนเส้นผ่านศูนย์กลางของระยะตัดหลักต่อกิ่งถือเป็นปัจจัยสำคัญ อัตราส่วนเส้นผ่านศูนย์กลางที่สูงขึ้นจะนำไปสู่การเปลี่ยนแปลงความเร็วของของไหลที่สาขาอย่างมีนัยสำคัญยิ่งขึ้น ส่งผลให้แรงดันตกคร่อมมากขึ้น ตัวอย่างเช่น ในไปป์ไลน์ที่เส้นทางหลักมีเส้นผ่านศูนย์กลาง 100 มม. และสาขามีเส้นผ่านศูนย์กลาง 50 มม. แรงดันตกที่สาขาจะมีนัยสำคัญมากกว่าเมื่อเปรียบเทียบกับกรณีที่เส้นผ่านศูนย์กลางสาขาคือ 75 มม.

อัตราการไหล

อัตราการไหลของของไหลก็มีบทบาทสำคัญเช่นกัน อัตราการไหลที่สูงขึ้นจะเพิ่มความเร็วของของไหล ซึ่งในทางกลับกันจะเพิ่มพลังงานจลน์ของของไหล เมื่อของไหลไหลผ่านแท่นที พลังงานจลน์ที่เพิ่มขึ้นนำไปสู่การแยกการไหลและการก่อตัวของกระแสน้ำวนที่สำคัญมากขึ้น ส่งผลให้แรงดันตกคร่อมมากขึ้น

ทีแองเกิล

มุมของแท่นทีอาจส่งผลต่อรูปแบบการไหลและการกระจายแรงดัน แท่นที 90 องศาทำให้เกิดการแยกตัวของการไหลที่รุนแรงกว่าและเกิดการหมุนวนมากกว่าเมื่อเทียบกับแท่นทีที่มีมุมที่เล็กกว่า (เช่น แท่นที 45 องศา) เนื่องจากของเหลวต้องทำการเปลี่ยนแปลงทิศทางอย่างกะทันหันมากขึ้นในแท่นที 90 องศา ส่งผลให้สูญเสียพลังงานมากขึ้นและแรงดันตกคร่อมมากขึ้น

ความสำคัญของการทำความเข้าใจการกระจายแรงดันสำหรับการออกแบบท่อ

การทำความเข้าใจว่าการกระจายแรงดันเปลี่ยนแปลงไปอย่างไรในท่อด้วยทีลดสแตนเลสเป็นสิ่งสำคัญสำหรับการออกแบบท่อที่เหมาะสม ทีที่ออกแบบอย่างไม่ถูกต้องอาจทำให้เกิดแรงดันตกมากเกินไป ซึ่งสามารถลดประสิทธิภาพของระบบท่อ เพิ่มการใช้พลังงาน และแม้กระทั่งทำให้เกิดปัญหาในการปฏิบัติงาน เช่น การเกิดโพรงอากาศ (การก่อตัวและการยุบตัวของฟองไอในของเหลวเนื่องจากแรงดันต่ำ)

ด้วยการทำนายการกระจายแรงดันอย่างแม่นยำ วิศวกรสามารถเลือกขนาดและประเภทของตัวทีลดที่เหมาะสมสำหรับการใช้งานที่กำหนด พวกเขายังสามารถกำหนดความจุของปั๊มที่ต้องการเพื่อรักษาอัตราการไหลและความดันที่ต้องการในท่อ นอกจากนี้ ความรู้เกี่ยวกับการกระจายแรงดันยังช่วยลดความเสี่ยงต่อการกัดกร่อนและการกัดเซาะที่จุดเชื่อมต่อที เนื่องจากการไหลที่มีความเร็วสูงและปั่นป่วนสามารถเร่งกระบวนการเหล่านี้ได้

อุปกรณ์ท่อที่เกี่ยวข้องและอิทธิพลของพวกเขา

นอกจากข้อต่อทีลดสแตนเลสแล้ว อุปกรณ์ข้อต่อทีประเภทอื่นๆ ยังส่งผลต่อการกระจายแรงดันในท่ออีกด้วย ตัวอย่างเช่นก้นเชื่อมเท่ากับทีมีช่องเปิดที่มีขนาดเท่ากัน ซึ่งส่งผลให้มีรูปแบบการไหลที่แตกต่างกันเมื่อเปรียบเทียบกับแท่นทีลด ในทีที่เท่ากัน การไหลจะแบ่งเท่าๆ กันมากขึ้นระหว่างการวิ่งหลักและทางแยก และโดยทั่วไปแล้วแรงดันตกคร่อมจะรุนแรงน้อยกว่าในทีรีดิวซ์

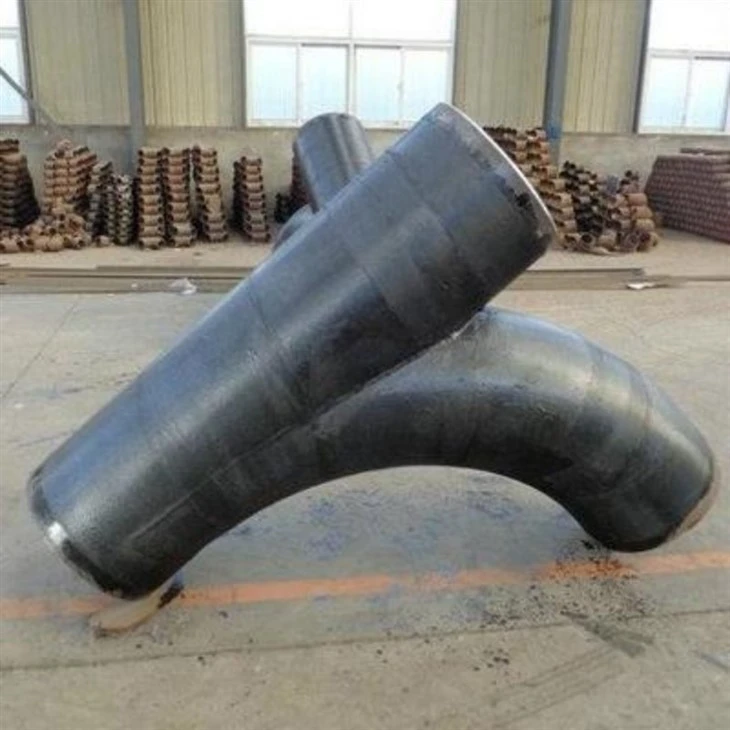

ข้อต่อท่อทีด้านข้างเป็นทีอีกประเภทหนึ่งที่กิ่งก้านต่อเป็นมุมกับระยะหลัก แท่นทีด้านข้างสามารถใช้เพื่อเปลี่ยนเส้นทางการไหลในท่อ และผลกระทบต่อการกระจายแรงดันจะขึ้นอยู่กับมุมของกิ่งและสภาพการไหล

บทสรุป

โดยสรุป การกระจายแรงดันในท่อที่มีทีรีดิวซ์สแตนเลสเป็นกระบวนการที่ซับซ้อนซึ่งได้รับอิทธิพลจากปัจจัยต่างๆ เช่น อัตราส่วนเส้นผ่านศูนย์กลาง อัตราการไหล และมุมที การทำความเข้าใจปัจจัยเหล่านี้ถือเป็นสิ่งสำคัญสำหรับการออกแบบและการดำเนินงานไปป์ไลน์ที่มีประสิทธิภาพ ในฐานะซัพพลายเออร์ของเสื้อยืดลดขนาดสเตนเลส เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงที่ตรงตามความต้องการเฉพาะของลูกค้าของเรา ไม่ว่าคุณจะมีส่วนร่วมในโครงการวางท่อประปาขนาดเล็กหรือการใช้งานในอุตสาหกรรมขนาดใหญ่ ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกทีลดขนาดที่เหมาะสมเพื่อให้แน่ใจว่าการกระจายแรงดันและประสิทธิภาพของระบบเหมาะสมที่สุด

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับทีลดสเตนเลสสตีลของเรา หรือต้องการความช่วยเหลือเกี่ยวกับการออกแบบท่อ เราขอแนะนำให้คุณติดต่อเราเพื่อขอคำปรึกษา เป้าหมายของเราคือการช่วยให้คุณบรรลุระบบไปป์ไลน์ที่เชื่อถือได้และมีประสิทธิภาพที่ตรงกับความต้องการของคุณ ติดต่อเราวันนี้เพื่อเริ่มกระบวนการจัดซื้อจัดจ้างและหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณ
