ความแข็งแรงในการดัดงอของข้อต่อแบบไขว้คืออะไร?

เมื่อพูดถึงโลกของอุปกรณ์ข้อต่อท่อ ข้อต่อแบบขวางถือเป็นส่วนประกอบสำคัญในระบบท่อต่างๆ ในฐานะซัพพลายเออร์อุปกรณ์ฟิตติ้งแบบไขว้ ฉันมักพบคำถามเกี่ยวกับความแข็งแรงในการดัดงอของชิ้นส่วนที่สำคัญเหล่านี้ ในบล็อกโพสต์นี้ ฉันจะเจาะลึกถึงความหมายของแรงดัดงอสำหรับข้อต่อแบบไขว้ ปัจจัยที่มีอิทธิพล และเหตุใดจึงมีความสำคัญในการใช้งานต่างๆ

ทำความเข้าใจเกี่ยวกับความแข็งแรงในการดัดงอ

ความแข็งแรงในการดัดงอในบริบทของข้อต่อขวาง หมายถึงความสามารถของข้อต่อในการทนต่อแรงดัดงอโดยไม่เกิดการเสียรูปหรือความล้มเหลวอย่างถาวร เมื่อระบบท่อกำลังทำงาน ข้อต่อขวางอาจต้องรับน้ำหนักหลายประเภท รวมถึงโมเมนต์การดัดงอ ช่วงเวลาเหล่านี้สามารถเกิดขึ้นได้เนื่องจากปัจจัยต่างๆ เช่น น้ำหนักของของไหลที่ไหลผ่านท่อ แรงภายนอกจากสภาพแวดล้อมโดยรอบ หรือแรงดันที่กระทำโดยของไหลเอง

โดยทั่วไปแล้ว ความต้านทานการดัดงอของข้อต่อแบบไขว้จะวัดเป็นหน่วยของความเค้น เช่น ปอนด์ต่อตารางนิ้ว (psi) หรือเมกะปาสคาล (MPa) ซึ่งแสดงถึงจำนวนความเครียดในการดัดงอสูงสุดที่ข้อต่อสามารถทนได้ก่อนที่จะเริ่มครากหรือแตกหัก ค่านี้ถูกกำหนดโดยขั้นตอนการทดสอบอันเข้มงวดซึ่งจำลองสภาวะการใช้งานจริง

ปัจจัยที่ส่งผลต่อความแข็งแรงในการดัด

องค์ประกอบของวัสดุ

วัสดุที่ใช้ทำครอสฟิตติ้งมีบทบาทสำคัญในความแข็งแรงในการดัดงอ วัสดุทั่วไปสำหรับข้อต่อแบบไขว้ ได้แก่ เหล็กกล้าคาร์บอน สเตนเลส และโลหะผสม เหล็กกล้าคาร์บอนมีชื่อเสียงในด้านความแข็งแรงสูงและมีต้นทุนค่อนข้างต่ำ ประกอบด้วยคาร์บอนเป็นองค์ประกอบการผสมหลัก ซึ่งทำให้มีคุณสมบัติทางกลที่ดี ในทางกลับกัน เหล็กกล้าไร้สนิมมีความทนทานต่อการกัดกร่อนที่ดีเยี่ยม นอกเหนือจากความแข็งแรงที่เหมาะสม โลหะผสมเหล็กถูกกำหนดสูตรโดยการเติมองค์ประกอบอื่นๆ เช่น โครเมียม นิกเกิล หรือโมลิบดีนัม เพื่อเพิ่มคุณสมบัติเฉพาะ เช่น ความแข็งแรง ความเหนียว และทนความร้อน

ตัวอย่างเช่น ข้อต่อแบบไขว้ที่ทำจากสเตนเลสคุณภาพสูงโดยทั่วไปจะมีความแข็งแรงในการดัดงอและทนต่อการกัดกร่อนได้ดีกว่าเมื่อเปรียบเทียบกับข้อต่อเหล็กคาร์บอนในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน อย่างไรก็ตาม ต้นทุนของสเตนเลสมักจะสูงกว่า ซึ่งอาจส่งผลต่อการเลือกใช้วัสดุตามความต้องการการใช้งานและงบประมาณ

ความหนาของผนัง

ความหนาของผนังของข้อต่อขวางเป็นอีกปัจจัยสำคัญที่ส่งผลต่อความแข็งแรงในการดัดงอ โดยทั่วไปข้อต่อที่มีผนังหนากว่าสามารถทนต่อแรงดัดงอได้สูงกว่าข้อต่อที่มีผนังบางกว่า เนื่องจากมีการใช้วัสดุจำนวนมากเพื่อต้านทานความเค้นดัดงอ เมื่อออกแบบระบบท่อ วิศวกรจำเป็นต้องพิจารณาน้ำหนักที่คาดหวังอย่างรอบคอบ และเลือกอุปกรณ์ข้อต่อที่มีความหนาของผนังที่เหมาะสมเพื่อให้มั่นใจถึงความสมบูรณ์ของระบบ

ตัวอย่างเช่น ในระบบท่ออุตสาหกรรมแรงดันสูง ข้อต่อขวางที่มีผนังหนามักจะถูกนำมาใช้เพื่อจัดการกับโมเมนต์การโค้งงอที่สำคัญซึ่งเกิดจากแรงดันของเหลว ในทางกลับกัน ในระบบประปาที่อยู่อาศัยแรงดันต่ำ อุปกรณ์ต่อพ่วงแบบมีผนังบางกว่าอาจเพียงพอเนื่องจากแรงดัดงอค่อนข้างน้อย

กระบวนการผลิต

กระบวนการผลิตข้อต่อแบบไขว้อาจส่งผลต่อความแข็งแรงในการดัดงอได้ ตัวอย่างเช่น อุปกรณ์ฟิตติ้งครอสฟอร์จโดยทั่วไปจะแข็งแรงกว่าอุปกรณ์แบบหล่อ การตีเกี่ยวข้องกับการขึ้นรูปโลหะโดยใช้แรงอัด ซึ่งจัดแนวโครงสร้างเกรนของโลหะ และส่งผลให้วัสดุมีความสม่ำเสมอและมีความหนาแน่นมากขึ้น ในทางกลับกัน การหล่อเกี่ยวข้องกับการเทโลหะหลอมเหลวลงในแม่พิมพ์ ซึ่งอาจนำไปสู่การก่อตัวของข้อบกพร่องภายใน เช่น ความพรุนหรือสิ่งเจือปน ข้อบกพร่องเหล่านี้อาจทำให้ข้อต่ออ่อนลงและลดความแข็งแรงในการดัดงอ

ความสำคัญของกำลังดัดงอในการใช้งานต่างๆ

การใช้งานทางอุตสาหกรรม

ในการตั้งค่าทางอุตสาหกรรม ข้อต่อแบบไขว้ถูกนำมาใช้ในการใช้งานที่หลากหลาย ตั้งแต่โรงงานแปรรูปทางเคมีไปจนถึงโรงงานผลิตกระแสไฟฟ้า ตัวอย่างเช่น ในโรงงานเคมี ข้อต่อแบบไขว้จะต้องได้รับสารเคมีที่มีฤทธิ์กัดกร่อนและของเหลวแรงดันสูง ความแข็งแรงในการดัดงอของข้อต่อเหล่านี้มีความสำคัญอย่างยิ่งในการป้องกันการรั่วไหลและมั่นใจในความปลอดภัยของทั้งระบบ ความล้มเหลวในข้อต่อขวางเนื่องจากความแข็งแรงในการดัดงอไม่เพียงพออาจนำไปสู่การปล่อยสารเคมีอันตราย ก่อให้เกิดความเสียหายต่อสิ่งแวดล้อมและเป็นอันตรายต่อชีวิตของคนงาน

ในโรงไฟฟ้า มีการใช้ข้อต่อขวางในระบบท่อไอน้ำและน้ำ สภาวะอุณหภูมิสูงและความดันสูงในระบบเหล่านี้จำเป็นต้องมีข้อต่อขวางที่มีความแข็งแรงในการดัดงอสูงเพื่อทนทานต่อการขยายตัวทางความร้อนและแรงหดตัว เช่นเดียวกับโมเมนต์การดัดงอที่เกิดจากแรงดัน

การใช้งานประปา

ในระบบประปาสำหรับที่พักอาศัยและเชิงพาณิชย์ จะใช้ข้อต่อแบบไขว้เพื่อเชื่อมต่อท่อที่ทางแยก แม้ว่าแรงดัดงอในระบบเหล่านี้โดยทั่วไปจะต่ำกว่าเมื่อเทียบกับการใช้งานทางอุตสาหกรรม แต่ก็ยังต้องมีความแข็งแรงในการดัดงอที่เพียงพอ ตัวอย่างเช่น ในอาคารหลายชั้น น้ำหนักของน้ำในท่อและความดันที่เปลี่ยนแปลงระหว่างการไหลของน้ำสามารถสร้างโมเมนต์การโค้งงอบนข้อต่อขวางได้ หากความแข็งแรงในการดัดงอของข้อต่อไม่เพียงพอ ข้อต่ออาจแตกหรือรั่วเมื่อเวลาผ่านไป ส่งผลให้เกิดความเสียหายจากน้ำและค่าซ่อมแซมที่มีค่าใช้จ่ายสูง

การวัดและทดสอบกำลังดัดงอ

เพื่อตรวจสอบความต้านทานการดัดงอของข้อต่อแบบไขว้ จะใช้วิธีการทดสอบที่ได้มาตรฐาน วิธีการทั่วไปวิธีหนึ่งคือการทดสอบการดัดงอแบบสามจุด ในการทดสอบนี้ ให้วางครอสฟิตติ้งไว้บนที่รองรับสองตัว และให้โหลดที่กึ่งกลาง โหลดจะค่อยๆ เพิ่มขึ้นจนกว่าข้อต่อจะถึงความสามารถในการดัดงอสูงสุดหรือล้มเหลว จากนั้นผลการทดสอบจะถูกนำมาใช้ในการคำนวณกำลังดัดงอของข้อต่อ

อีกวิธีหนึ่งคือการทดสอบการดัดงอสี่จุด ซึ่งเหมาะสำหรับข้อต่อขวางขนาดใหญ่กว่าหรือมีรูปทรงที่ซับซ้อน ในการทดสอบการดัดงอแบบสี่จุด จะมีการรับน้ำหนักที่จุดสองจุดตามความยาวของข้อต่อ และวางส่วนรองรับไว้ที่ปลาย การทดสอบนี้สามารถจำลองสภาวะการรับน้ำหนักที่สมจริงยิ่งขึ้น และให้การประเมินความต้านทานการดัดงอที่แม่นยำยิ่งขึ้น

การเลือกฟิตติ้งครอสที่เหมาะสมโดยพิจารณาจากความแข็งแรงในการดัด

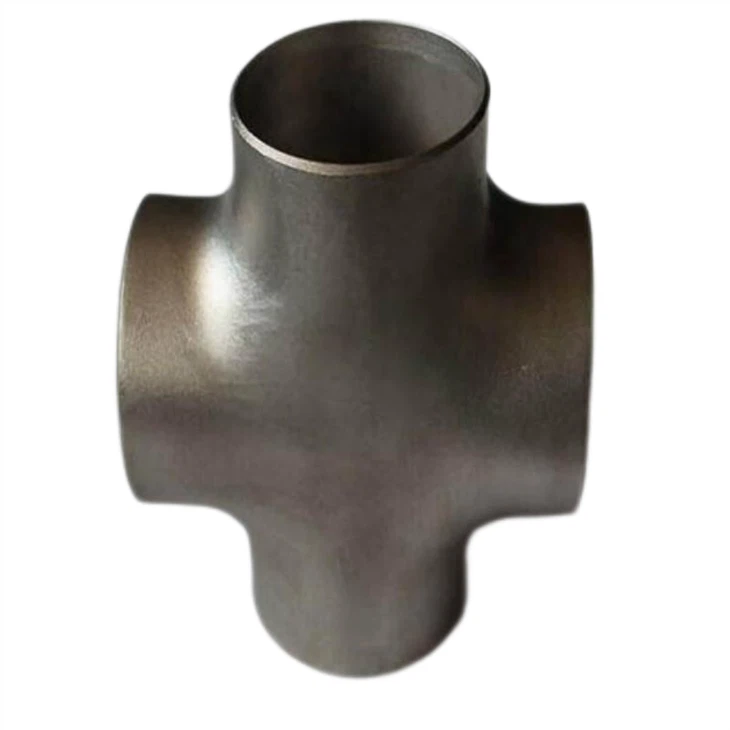

เมื่อเลือกข้อต่อแบบไขว้สำหรับการใช้งานเฉพาะ จำเป็นต้องพิจารณาแรงดัดงอที่คาดหวัง และเลือกข้อต่อที่มีความแข็งแรงในการดัดงอที่เหมาะสม ในฐานะซัพพลายเออร์อุปกรณ์ข้อต่อแบบไขว้ ฉันแนะนำให้ทำงานอย่างใกล้ชิดกับวิศวกรและนักออกแบบเสมอเพื่อทำความเข้าใจข้อกำหนดของโครงการ เรามีอุปกรณ์ข้อต่อแบบครอสฟิตติ้งที่หลากหลาย รวมถึงก้นเชื่อมเท่ากับครอสซึ่งมีให้เลือกทั้งวัสดุ ความหนา และขนาด ของผนัง เพื่อตอบสนองความต้องการที่หลากหลาย

ข้อต่อแบบไขว้ของเราผลิตขึ้นโดยใช้วัสดุคุณภาพสูงและกระบวนการผลิตขั้นสูงเพื่อให้มั่นใจถึงความแข็งแรงและประสิทธิภาพการดัดงอที่เหมาะสมที่สุด นอกจากนี้เรายังดำเนินการทดสอบการควบคุมคุณภาพอย่างเข้มงวดเพื่อรับประกันว่าผลิตภัณฑ์ของเราตรงหรือเกินกว่ามาตรฐานอุตสาหกรรม

บทสรุป

ความแข็งแรงในการดัดงอของข้อต่อแบบไขว้เป็นคุณสมบัติที่สำคัญที่กำหนดประสิทธิภาพและความน่าเชื่อถือในระบบท่อต่างๆ ด้วยการทำความเข้าใจปัจจัยที่มีอิทธิพลต่อความแข็งแรงในการดัดงอ เช่น องค์ประกอบของวัสดุ ความหนาของผนัง และกระบวนการผลิต วิศวกรและนักออกแบบจึงสามารถตัดสินใจได้อย่างชาญฉลาดเมื่อเลือกข้อต่อแบบไขว้สำหรับการใช้งานที่แตกต่างกัน

ในฐานะซัพพลายเออร์อุปกรณ์ฟิตติ้งแบบไขว้ ฉันมุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงพร้อมความแข็งแรงในการดัดงอที่ยอดเยี่ยม ไม่ว่าคุณจะทำงานในโครงการอุตสาหกรรมหรืองานติดตั้งระบบประปา เราก็มีข้อต่อที่เหมาะสมที่จะตอบสนองความต้องการของคุณ หากคุณมีคำถามหรือต้องการความช่วยเหลือในการเลือกอุปกรณ์ข้อต่อแบบไขว้ที่เหมาะสม โปรดติดต่อเราเพื่อหารือเกี่ยวกับการจัดซื้อจัดจ้าง เราหวังว่าจะได้ร่วมงานกับคุณเพื่อให้มั่นใจว่าระบบท่อของคุณประสบความสำเร็จ

อ้างอิง

• ASME B16.9: โรงงาน - ทำฟิตติ้งเชื่อมชนแบบดัด
• ASTM A234/A234M: ข้อกำหนดมาตรฐานสำหรับอุปกรณ์ท่อของเหล็กกล้าคาร์บอนดัดและโลหะผสมเหล็กสำหรับบริการที่มีอุณหภูมิปานกลางและสูง
• ISO 15590 - 2: ระบบท่อพลาสติก - แก้ว - ท่อพลาสติกเทอร์โมเซตติงเสริมแรง (GRP) - การกำหนดวงแหวนเฉพาะระยะยาว - ความแข็งแรงในการดัดงอ
